I-CRATE – Avancerat dagvattenhanteringssystem
Professionell lösning för fördröjning och infiltration av dagvatten

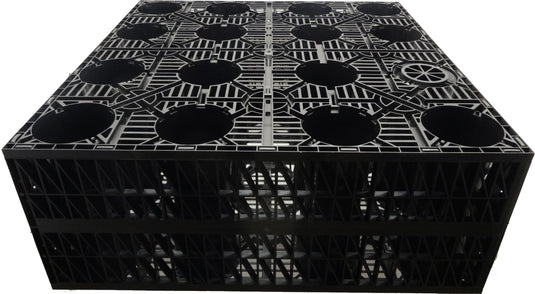

I-CRATE från IBRAN är ett modulärt dagvattenhanteringssystem för både fördröjning och infiltration. Kassetternas höga bärkapacitet gör dem lämpliga för hållbar dagvattenhantering i alla jordarter, inklusive svårgenomtränglig lerjord.
Dagvattenhantering för alla typer av projekt
I-CRATE passar för en rad olika tillämpningar: trädgårdsdränering, kommersiella regnvattenmagasin eller infiltrationsanläggningar under uppfarter för att förebygga översvämning. Varje enhet bildar en robust underjordisk konstruktion som hanterar vattenflöden effektivt.
Effektiva fördröjningsmagasin
Som fördröjningssystem fångar I-CRATE upp överskottsvatten vid kraftiga regn och släpper ut det kontrollerat för att minska översvämningsrisken. Systemet fungerar i alla jordarter, inklusive lerjord där konventionell dränering ofta är otillräcklig.
Kompletta infiltrationsanläggningar
I-CRATE förenklar anläggning av infiltrationsmagasin och levererar allt som krävs för en komplett installation. Varje enhet har ett stort inre volymrum för maximal vattenlagring. Konstruktionen säkerställer att vattnet kan perkolera ned i marken samtidigt som kassetten behåller sin form även under krävande förhållanden.
Miljömässiga fördelar
I-CRATE-systemet bidrar till minskad ytavrinning, lägre översvämningsrisk och naturlig grundvattenåterbildning. Det kan konfigureras för flera användningsområden, däribland som infiltrationsanläggning för avloppsvatten, för ett ansvarsfullt omhändertagande.
Lång livslängd
I-CRATE tillverkas av återvunnen polypropylen och erbjuder hög hållfasthet med 95% hålrumsvolym och god bärkapacitet. Oavsett om det gäller en liten trädgårdsanläggning eller ett tungt kommersiellt system levererar kassetten tillförlitlig funktion under lång tid.
Enkel installation
Varje enhet väger under 25 kg och kan hanteras utan maskiner. Den modulära konstruktionen möjliggör flexibel konfiguration för att passa alla projektstorlekar, från mindre privatprojekt till storskaliga kommersiella anläggningar.

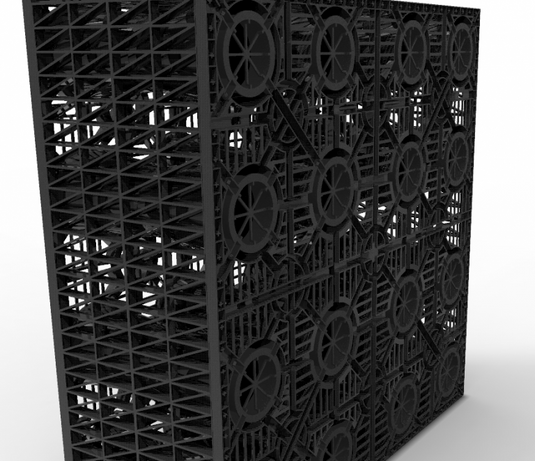

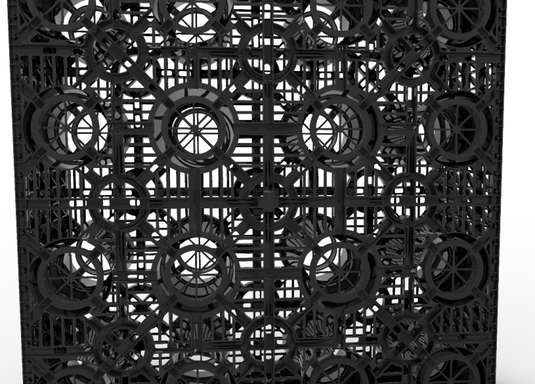

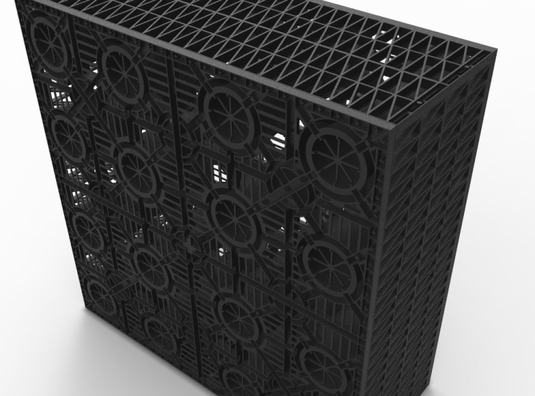

Infiltrationskassetter / Fördröjningsmagasin Specifications
| Produktnamn | I-CRATE 40-10 |
| Nominell storlek | 1000mm x 1000mm x 400mm |
| Vattenlagringskapacitet | 400 Litres (2.5 units per cubic meter) |
| Enhetsvikt | 21kg |
| Hålrumsprocent | 95% |
| Tryckhållfasthet | 240 KN/m² |
| Lateral hållfasthet | 100 KN/m² |
| Material | Återvunnen polypropylen (återvinningsbar vid slutet av livscykeln) |
| Tillverkningsstandard | Tillverkad inom EU enligt ISO9001 kvalitetsledningssystem |
| Minsta övertäckning (12t axellast) | 600mm |
| Minsta övertäckning (10t axellast) | 500mm |
| Minsta övertäckning (5t axellast) | 400mm |
| Minsta övertäckning (2t axellast) | 350mm |
| Minsta övertäckning (1t axellast) | 300mm |
| Minsta övertäckning (gångtrafik) | 250mm |
| Maximal installationsdjup | 4000mm under marknivå |
| Användningsområden | Fördröjningssystem, infiltrationssystem (stenkistor), vattenlagring |
| Kopplingar | Specialklämmor för sammankoppling av enheter (3 per angränsande enhet, 1 per enhet vid flerskiktsinstallation) |
| Inspektionsmöjlighet | Inspekterbara system tillgängliga |
Vad är skillnaden mellan fördröjningssystem och infiltrationssystem (stenkistor)?
Fördröjningssystem lagrar tillfälligt regnvatten vid kraftiga regn och släpper ut det långsamt till befintliga dagvattennät. De är utrustade med en vattentät geomembran som förhindrar att vatten tränger ut i marken.
Infiltrationssystem (stenkistor) låter det uppsamlade regnvattnet gradvis infiltrera i den omgivande marken. Dessa system använder en permeabel geotextil som släpper igenom vatten men håller kvar jordpartiklar.
Kan I-CRATE användas i områden med lerjord?
Ja, I-CRATE-system fungerar effektivt även i lerjord. Noggrann dimensionering är dock avgörande eftersom lera har lägre permeabilitet. För infiltrationssystem i lerjord kan ett större system behövas för att kompensera för lägre infiltrationshastighet. Vårt tekniska supportteam kan ge vägledning anpassad till dina markförhållanden.
Hur djupt kan I-CRATE-systemet installeras?
I-CRATE kan installeras på djup där basen befinner sig upp till 4000mm (4 meter) under marknivå. Minsta övertäckning beror på förväntad trafikbelastning ovanför systemet – från 250mm för gångtrafikerade ytor till 600mm för ytor med tung fordonstrafik (upp till 12 tons axellast).
Hur många I-CRATE-enheter behöver jag för mitt projekt?
Antalet enheter beror på den vattenvolym som ska hanteras och platsens förutsättningar. Som riktlinje behövs 2,5 I-CRATE-enheter per kubikmeter vattenlagring (1000 liter). För korrekt dimensionering rekommenderar vi att följa gällande branschnormer för dagvattenhantering eller att kontakta vårt tekniska team för hjälp med dina specifika krav.
Kan fordon köra över ett installerat I-CRATE-system?
Ja, I-CRATE-system kan bära fordonstrafik vid korrekt installation med rätt övertäckning. Erforderlig övertäckning beror på fordonsvikt:
- 600mm minsta övertäckning för ytor med 12 tons axellast
- 500mm minsta övertäckning för 10 tons axellast
- 400mm minsta övertäckning för 5 tons axellast
- 350mm minsta övertäckning för 2 tons axellast
- 300mm minsta övertäckning för 1 tons axellast
- 250mm minsta övertäckning för gångtrafikerade ytor
Hur länge håller ett I-CRATE-system?
I-CRATE-system är konstruerade för lång livslängd. Tillverkade av högkvalitativ återvunnen polypropylen bibehåller de sin konstruktiva integritet och funktion i decennier vid korrekt installation. Den exakta livslängden beror på platsspecifika förhållanden och installationskvalitet, men systemen är dimensionerade för att leverera tillförlitlig funktion under hela livscykeln för de flesta anläggningsprojekt.
Kräver I-CRATE-system underhåll?
I-CRATE-system kräver i allmänhet minimalt underhåll. Det rekommenderas dock att inkludera en siltavskiljare i projekteringen och inspektera den regelbundet för att minimera igensättning. För fördröjningssystem rekommenderas inspektionskammare och spolbrunnar för spolning och kamerainspektion, för att säkerställa optimal funktion över tid. Regelbundna inspektioner hjälper till att identifiera och åtgärda eventuella problem innan de påverkar systemets funktion.
Kan I-CRATE användas för regnvatteninsamling?
Ja, I-CRATE kan konfigureras som ett lagringssystem för regnvatteninsamling. Insvept i en ogenomtränglig geomembran fångar och lagrar systemet regnvatten för senare användning i tillämpningar som toalettspolning, trädgårdsbevattning och biltvätt. Denna lösning kräver lämpliga filter- och pumpsystem, vilka kan integreras med I-CRATE-strukturen.
Hur enkelt är det att installera I-CRATE-system?
I-CRATE är konstruerat för enkel installation. Varje enhet väger under 25kg, vilket eliminerar behovet av lyftmaskiner. Den modulära konstruktionen möjliggör flexibla konfigurationer anpassade till platsens specifika krav. Installationen omfattar schaktning, förberedelse av botten, utläggning av geotextil och/eller geomembran, montering av kassetter, kopplingar och återfyllning. Detaljerade installationsanvisningar medföljer varje leverans och vårt tekniska team finns tillgängligt för support.
Är I-CRATE-system miljövänliga?
Ja, I-CRATE-system bidrar till hållbar dagvattenhantering och miljöskydd på flera sätt:
- Tillverkade av återvunnen polypropylen och återvinningsbara vid slutet av livscykeln
- Bidrar till att förebygga översvämningar och vattenpåverkan
- Stödjer grundvattenåterbildning (infiltrationssystem)
- Avlastar det kommunala dagvattennätet
- Möjliggör regnvatteninsamling och återanvändning
- Uppfyller krav på hållbar dagvattenhantering enligt gällande plan- och bygglagstiftning
