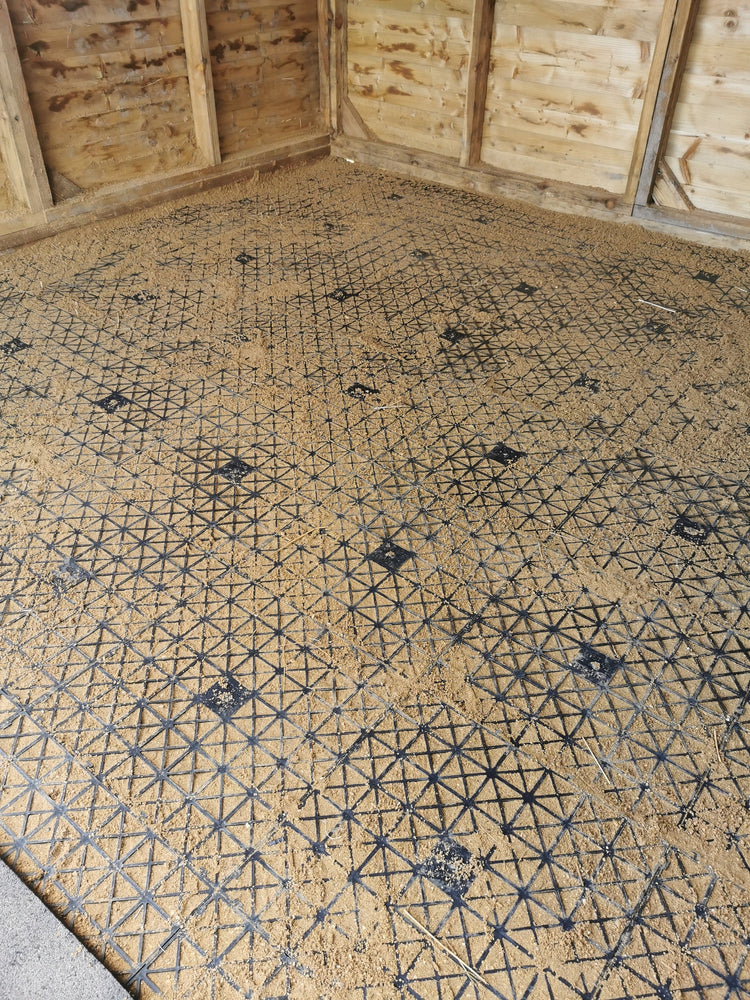

Underlag för hästskjul och djurskydd
En stallbas som dränerar och inte gör byggnaden permanent
Vindskydd och ligghagar kräver fast, jämn mark som leder bort urin och blött strö. IBRAN-galler klarar det utan att gjuta betong, så att skyddet förblir rent, torrt och – där det är viktigt – fortfarande flyttbart.
Varför basen spelar roll
Ett fältstall är en liten byggnad med ett hårt jobb. Hästar eller djur står i det i timmar under det värsta vädret, på den blötaste marken under året, på exakt den plats de alla har valt samtidigt.
Ställ det på bar mark och det söndertrampar inom några veckor. Golvet blir en blandning av lera och strö som inte går att mocka ordentligt, urinen har ingenstans att ta vägen och samlas i ytan medan ammoniakhalten stiger, och dörröppningen förvandlas till det djupaste hålet på hela anläggningen eftersom varje djur passerar genom den.
Betong löser golvproblemet och skapar två nya. Det är ogenomträngligt, så urin och spolvatten har ingenstans att ta vägen utan rinner ut över ytan och ut genom dörren. Och det är en permanent konstruktion, vilket för ett skydd som är avsett att vara mobilt kan vara skillnaden mellan något som kräver bygglov och något som inte gör det.
En gallerbas ger ett fast, jämnt och rengjörbart golv som dränerar rakt igenom, håller kvar strö i stället för att svälja det, och kan lyftas och flyttas med skyddet om det någonsin behöver flytta.
Där detta fungerar väl
- Mobila och medfarna fältstall
- Stationära ligghagar och lösdriftsboxar
- Förstärkta entrézoner och apronområden
- Djurskydd och kalvhyddor
- Bas för hö- och foderförråd
- Stående platser vid runda foderhäckar och vattentråg
- Bas och tillfartsväg till gödselhög
- Stående ytor intill skyddet
Snabbfakta
| Bärlager | 150–250 mm kompakterat bärlager, mer på mjuk eller blöt mark |
| Fyllnadsmaterial | 6–14 mm kantig graderad blandning, ren och fri från fines, fylld i nivå med celltopparna |
| Total schaktdjup | Cirka 200–300 mm beroende på markförhållanden och gallrets djup |
| Dränering | Helt permeabel. Urin och blött strö dränerar igenom i stället för att ligga kvar på golvet |
| Strö | Fast, jämn yta som håller spån eller halm och mockas rent |
| Flyttbarhet | Ingen gjuten konstruktion. Gallren kan lyftas och återläggas om skyddet flyttas |
| Konstruktionens livslängd | 25 år, förutsatt dokumenterad installation |
| Material | 100% återvunnen polypropylen, tillverkad i EU av återvunna polymerer |
Mobila skydd och frågan om permanens
Det är värt att förstå detta innan du bygger något, eftersom det kan påverka vad du har rätt att uppföra.
Mobila fältstall behandlas ofta annorlunda än permanenta byggnader, på grundval av att de är genuint flyttbara och inte är förankrade i marken. Att ställa ett sådant på en gjuten betongplatta, eller borra fast det i ett permanent fundament, kan underminera det argumentet och omklassificera skyddet som en permanent byggnad.
En gallerbas är inte ett gjutet fundament. Det är en kompakterad, inramad stenytta som skyddet vilar på, och den kan lyftas och återläggas på annan plats. För ett mobilt skydd är det vanligtvis det mer lämpliga svaret, och det mer praktiska, eftersom du kan flytta skyddet för markrotation och ta med basen om du vill.
Bygglovsreglerna varierar beroende på kommun och omständigheter, och beror på skyddet, marken och hur den används snarare än på basen ensam. Om det råder minsta tvivel, kontakta din lokala byggnadsnämnd innan du bygger. Det är ett kort samtal och ett avsevärt bättre sådant att ha i förväg.
Vilket gallertjocklek?
Siffran på ett galler anger hur djupt det inramade stenskiktet är. Fältstall kombinerar stående djur med tillfälliga tunga fordon, så välj djupare än du skulle göra för en trädgårdsbyggnad.
- IBRAN®-X50 är vår rekommendation för entrézonen, och för hela basen där en traktor bogserar skyddet, mockar ur det eller levererar strö.
- IBRAN®-X40 för själva stallgolvet där hantering sker med skottkärra och grep snarare än maskin.
- IBRAN®-X30 där du lägger ovanpå befintligt hårdgjort underlag, eller där en nivå måste matcha en angränsande gårdsplan.
Om du är osäker, välj det tyngre alternativet vid dörröppningen. Det är där varje djur stannar, vänder och står, och det är där varje bas sviktar först.
Val av stenmaterial
Använd en 6–14 mm kantig graderad blandning, ren och fri från fines, fylld i nivå med celltopparna.
Den graderade blandningen spelar större roll här än nästan var som helst. En blandning packar tätare än en enhetlig fraktion eftersom den mindre stenen fyller mellanrummen mellan den större, och en tätt packad yta är en stabil yta: ingenting rullar under foten, ingenting lossnar under en hov, och strö vilar ovanpå ett fast golv i stället för att sjunka ner i det.
Håll stenen fin och kantig snarare än stor eller rundad. Lös eller överdimensionerad sten kan röra sig under en hov, skada sulan eller fastna i en sko, och i ett stall står djuret på den i timmar i sträck.
Håll fines helt borta. Allt material som innehåller damm eller stenflis kommer att binda, hålla kvar urin och vatten i ytan, och ge dig ammoniakproblemet som du byggde basen för att undvika.
How it goes in
- Choose the position carefully. Shelters want to sit on the driest ground available, with the back to the prevailing wind and the opening away from it, and with somewhere for water to go that is not the doorway.
- Mark out the base well beyond the shelter footprint, taking it out furthest at the opening. The apron outside the door is not optional: it is where the wear actually happens.
- Dig the mud out down to firm subsoil. Poached ground has no bearing capacity, and anything laid on it will sink into it over one winter.
- Lay a woven geotextile across the formation, lapping joins by at least 300mm. On soft ground it is structural, stopping the sub-base punching down and stopping soil pumping up into your surface.
- Lay and compact the sub-base in 50mm layers, to a depth that suits the ground and the vehicles that will come to the shelter.
- Blind with a thin layer of grit sand and screed it level, with a slight fall away from the shelter towards the opening or to one side.
- Push-fit the grids together, staggering the joints. Cut to line around skids, posts and the door opening with a saw.
- Fill the cells with a 6-14mm angular graded blend, level with the cell tops, brushing in thoroughly so no cell is left hollow.
- Set the shelter in position and check it sits level on its skids or bearers before it is used.
Full step-by-step detail is in our installation guides.
The apron outside the door
If you only reinforce one part of a shelter site, make it this.
Every animal using the shelter passes through one opening, and most of them stop in it: half in, half out, watching the field, standing in the same spot for hours. That doorway takes more traffic and more standing time than the whole of the rest of the field put together, and it is the first place to poach.
Take the base out at least a shelter's depth beyond the opening, and wider than the opening on both sides. Where a group shares the shelter, take it further still, because the animals that cannot get in will stand as close as they can and churn the ground doing it.
Get the falls right at the same time. Water running off the shelter roof lands exactly here, and if it has nowhere to go it will undo the work.
Bedding, mucking out and drainage
A permeable base changes how the shelter works day to day.
Urine and moisture drain down through the stone instead of soaking into bedding and sitting on the floor, which keeps the bed drier, reduces ammonia and means bedding goes further. There is no low corner collecting liquid and no wash of muck out through the doorway.
Mucking out is easier because you are working on a firm, level surface: a fork does not dig into the floor, and a barrow wheels rather than sinks. Where a tractor and bucket do the job, specify the deeper grid across the whole floor so the base takes the machine as well as the animals.
Where drainage from a shelter could reach a watercourse, ditch or borehole, check what applies to you before building. Rules on managing run-off from areas used by livestock vary and are worth confirming with your local authority or environmental regulator.
Anchoring and wind
Field shelters blow over. They are large, light, and usually in the most exposed spot on the holding.
A mobile shelter on skids relies on its own weight and its skids bedding into the ground, and a firm level base makes that behaviour more predictable rather than less. Where the manufacturer specifies ground anchors, these can fix through the base into the compacted sub-base beneath, which is another reason to compact that layer properly rather than tipping and raking it.
Follow whatever the shelter manufacturer specifies. It is their structure, and their anchoring recommendation accounts for its size, shape and exposure in a way that generic advice cannot.
Get it right first time
The one thing worth knowing: build the base bigger than the shelter.
A base that stops at the walls solves the floor and leaves the real problem untouched. The mud simply forms at the threshold instead, and everything then walks through it to get inside, dragging it onto the clean floor you just built.
Extend the base out into the field at the opening, round the sides where animals shelter from wind, and to wherever a barrow or tractor comes and goes. The extra area is the cheapest part of the job and it is what turns a dry shelter into a dry shelter you can actually reach.
Ask our engineer
Questions about depths, apron sizing, drainage or which system suits your shelter? Ask below, or get in touch directly.
Common Questions
Do I need a concrete base for a field shelter?
No, and for a mobile shelter concrete is often the wrong answer. A grid base gives a firm, level, cleanable floor that drains straight through rather than holding urine and wash-down on the surface, and it is not a poured foundation, so it can be lifted and relaid if the shelter moves.
It is also considerably quicker to build and needs no curing time.
Will a concrete base make my mobile field shelter permanent?
It can affect how the shelter is treated. Mobile field shelters are often treated differently from permanent buildings on the basis that they are genuinely movable and not fixed to the ground, and standing one on a poured slab or bolting it to a permanent foundation can undermine that.
Planning treatment varies by authority and circumstance, so ask your local planning authority before building if there is any doubt.
How deep should a field shelter base be?
Around 200mm to 300mm in total, made up of 150mm to 250mm of compacted MOT sub-base plus the grid depth, with more on soft or wet ground.
Dig out to firm subsoil first: poached ground has no bearing capacity, and anything laid on it will sink into it over one winter.
What stone should I use in a field shelter base?
A 6mm to 14mm angular graded blend, clean and free of fines, filled level with the cell tops. A blend packs tighter than a single size, and a densely packed surface is a stable one, so nothing rolls underfoot and bedding sits on a solid floor rather than sinking into it.
Keep the stone fine and angular: loose or oversized material can move under a hoof, bruise a sole or lodge in a shoe.
How far should the base extend beyond the shelter?
Take it at least a shelter's depth beyond the opening and wider than the opening on both sides. Every animal passes through one doorway and most of them stand in it, so that spot takes more traffic and standing time than the rest of the field put together.
Where a group shares the shelter, extend it further, because animals that cannot get in will stand as close as they can.
Does a permeable base help with bedding and ammonia?
Yes. Urine and moisture drain down through the stone instead of soaking into the bedding and sitting on the floor, which keeps the bed drier, reduces ammonia and makes bedding go further.
There is no low corner collecting liquid and no wash of muck out through the doorway.
Is it easier to muck out than bare ground?
Considerably. You are working on a firm level surface, so a fork does not dig into the floor and a barrow wheels rather than sinks.
Where a tractor and bucket do the job, specify the deeper 50mm grid across the whole floor so the base takes the machine as well as the animals.
Which grid depth should a field shelter use?
The 50mm grid for the entrance apron, and for the whole base where a tractor tows the shelter, mucks it out or delivers bedding. The 40mm for the shelter floor where handling is done by barrow and fork. The 30mm where you are laying over existing hard standing or matching an adjoining yard level.
If in doubt, take the heavier option at the doorway.
How do I anchor a field shelter on a grid base?
Follow the shelter manufacturer's recommendation, since it accounts for the structure's size, shape and exposure. A mobile shelter on skids relies on its own weight and its skids bedding in, and a firm level base makes that behaviour more predictable.
Where ground anchors are specified, they can fix through the base into the compacted sub-base beneath, which is a further reason to compact that layer properly.
Can the base be moved with the shelter?
The grids can be lifted and reinstated, which suits ground rotation or a shelter that changes position.
Bear in mind the excavation and sub-base stay behind, so the reusable element is the grid itself rather than the whole build-up.
